每一种Excel图表，都有它们各自的用途。当然，制作图表也是需要点技巧的，因为每一种图表制作步骤都是不同的。今天小编将要跟大家分享的是“对称漏斗图的有关制作步骤”也是希望大家通过下面的讲解，能够对对称漏斗图有一个更深入的了解。

下面我就通过一个例子来给大家具体讲解下。

例子：两个人从相遇-交往-朋友-恋爱-家人这样的过程来跟大家分享下如何制作对称漏斗图。

对称漏斗图具体制作步骤：

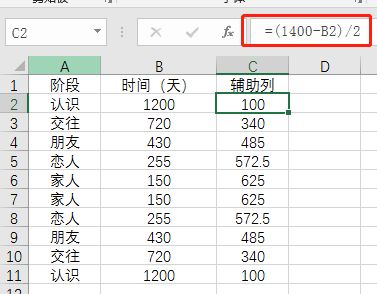

(1)首先还是在C列中插入辅助列，在C2单元格输入公式=(1400-B2)/2后向下填充建立辅助数据。

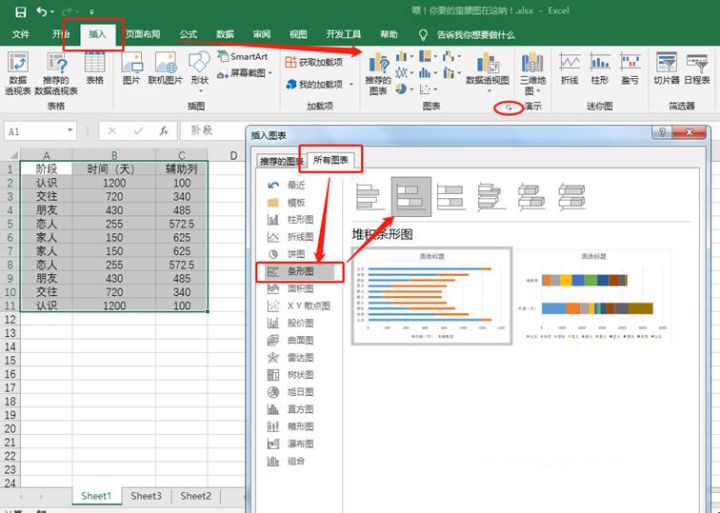

(2)选中表中数据单元格区域，单击【插入】选项卡【图表】功能组右下角【查看所有图表】小按钮，选择【条形图】中的【堆积条形图】。

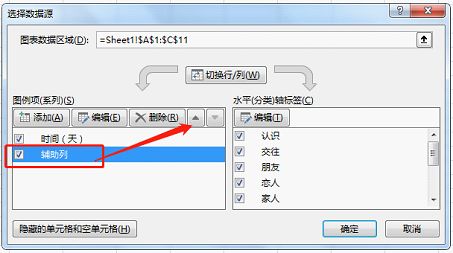

(3)选中条形图后右击选择【选择数据源】，在【选择数据源】对话框中将辅助列系列数据调整到上方。

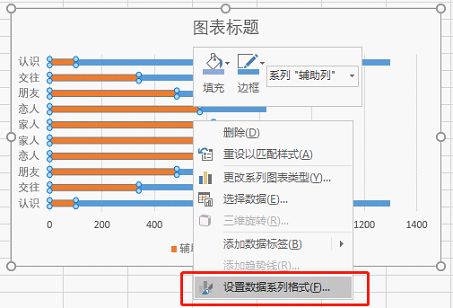

(4)选中黄色辅助列系列条形图后右击选择【设置数据系列格式】。

(5)在【设置数据系列格式】选项中将填充颜色设置【无填充】。

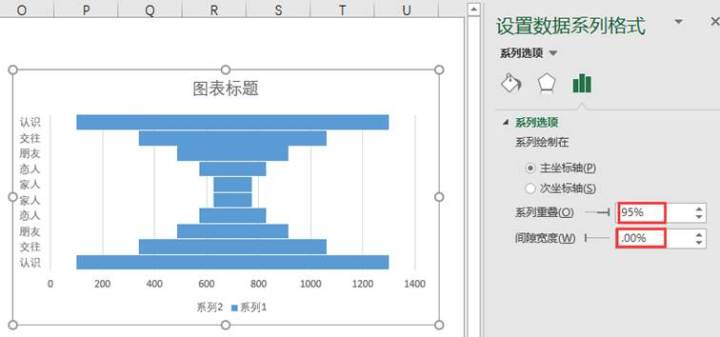

(6)在系列选项中将【系列重叠】设置为95%，【间隙宽度】设置为0。

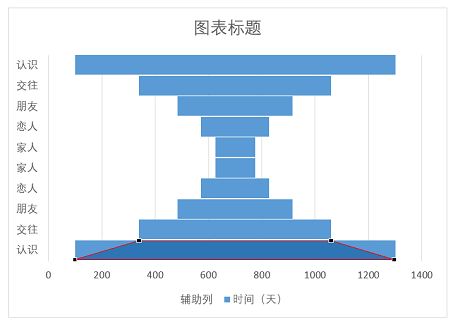

(7)选中图表，拖动边框适当调整其宽高比例。单击【插入】选项卡，从【形状】中选择梯形，然后在工作表中插入一个梯形。把梯形移动到图表的最下方条形上，右击鼠标选择“编辑顶点”命令编辑顶点位置，使梯形的下边与条形下方对齐，上边与第二个条形等宽。最后设置其轮廓色为无，填充色为需要的颜色R46 B117 G182。如图。

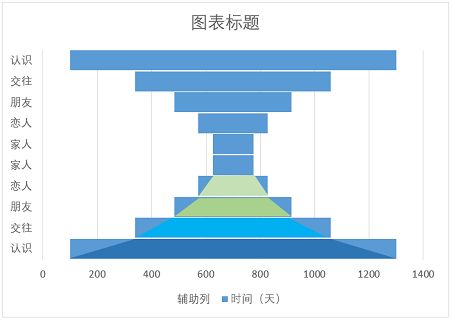

采用相同的方法，插入并编辑其他梯形。如下：

最后插入一个三角形，编辑好颜色。三角形就不用比照着条形大小编辑了，因为不论大小填充后都一样。

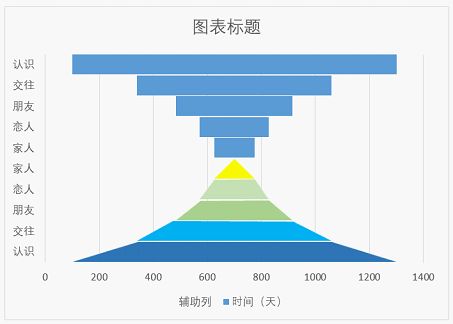

(8)依次把各个插入的梯形和三角形复制、粘贴到对应的条形中，替换原来的纯色填充。

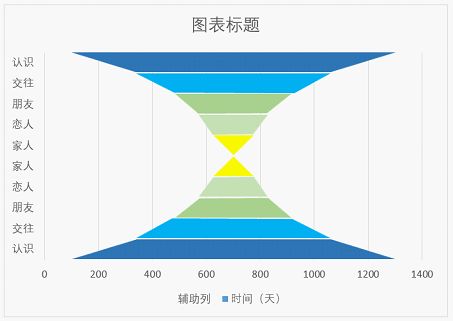

选中插入的5个辅助图形旋转180度后，同样使用复制粘贴方式对上半部图表的条形进行填充替换。

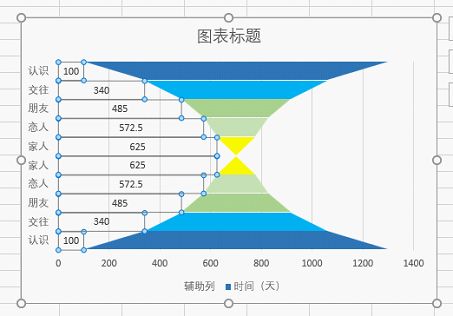

(9)选中图表中辅助条形右击选择【添加数据标签】。

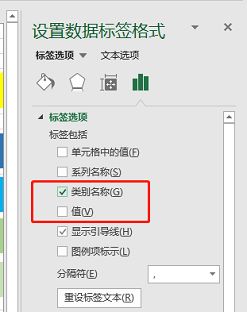

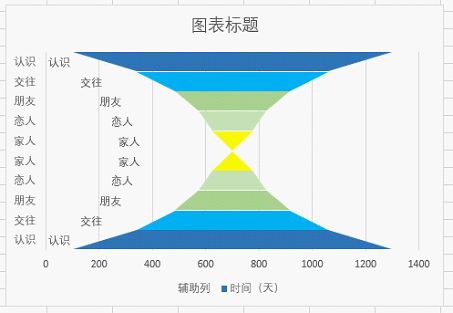

(10)添加数据标签后再右击选择【设置数据标签格式】，勾选“类别名称”，取消勾选“值”，结果如下。

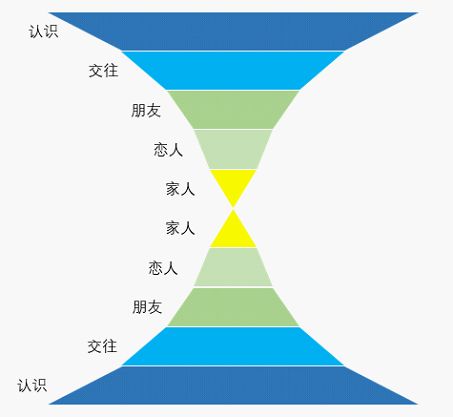

(11)删除轴标签、图表标题、辅助线、刻度线、边框线。逐个选中标签调整其位置。

这样就完成了对称漏斗图的制作。
